Beschreibung

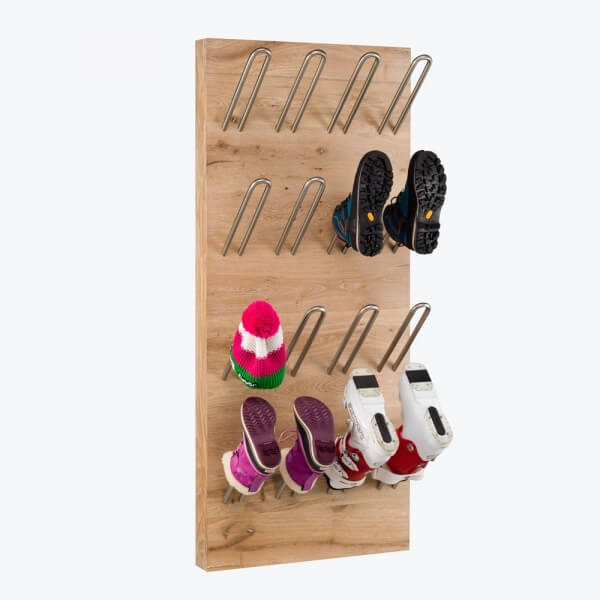

Eine besonders gute Figur macht unser "Pius" in Nuss oder Eiche. Die exklusive Sonderausführung verbindet Tradition mit Moderne und wirkt behaglich warm. Pius in Massivholz-Ausführung ist in 3 verschiedenen Formaten (für 8, 12 und 15 Paar Schuhe) erhältlich und funktioniert ausschließlich elektrisch.

Unser Skischuhtrockner ist auch mit eigenem Motiv als Hintergrund erhältlich. Eine kleine Auswahl unseren Lieblingsbildern kann ebenfalls ausgewählt werden. Wer es gerne simple und einfach hat, könnte sich für unseren Skischuhtrockner "Pius" in Alu Grau interessieren.

Technische Daten

Breite × Höhe × Tiefe (cm) 8 Paar: 99 x 185 x 30 cm
12 Paar: 99 x 150 x 30 cm
15 Paar: 99 x 185 x 30 cm
Anschluss Elektrisch / 230 V
voreingestellte Temperatur bis ca. 45 Grad
Garantie 2 Jahre

Sie haben Fragen?

+43 5515 30130-0 office@axber.at

Montageanleitung

Bitte befolgen Sie die Montageanleitung für Ihr Modell, je nachdem ob Sie einen Schuhtrockner mit elektrischem Anschluss oder mit Zentralheizungsbetrieb gewählt haben.


Montageanleitung für elektrischen Schuhtrockner

  1. Bestimmen Sie den Platz an dem der Schuhtrockner montiert werden soll.
  2. Packen Sie den Schuhtrockner und die Befestigungsleiste aus.
  3. Messen Sie die Höhe des Schuhtrockners + 10 cm = benötigtes Maß für Oberkante Befestigungsleiste.
  4. Messen Sie obengenanntes Maß an der Wand und platzieren Sie die Befestigungsleiste mittig Schuhtrockner.
  5. Markieren Sie die Bohrlöcher mit Hilfe der Befestigungsleiste (mit Wasserwage waagrecht ausrichten).
  6. Bohren Sie die Löcher bei den Markierungen.
  7. Setzen Sie die Dübel in die Löcher und schrauben Sie die Befestigungsleiste mit den Schrauben an die Wand.
  8. Hängen Sie den Schuhtrockner oben an der Befestigungsleiste ein.
  9. Drehen Sie die unten am Schuhtrockner angebrachten Laschen nach unten.
  10. Richten Sie den Schuhtrockner waagrecht und senkrecht aus.
  11. Fixieren Sie den Schuhtrockner bei den dafür vorgesehenen Laschen mittels den mitgelieferten Dübel und Schrauben.
  12. Zeitschaltuhr (optional) anbringen.
  13. Stecken Sie den Schukostecker in die dafür vorgesehene Schuko Steckdose.
  14. Passen Sie die Kabellänge an, indem Sie die Kabelverschraubung lösen und das Kabel zurück in den Trockner schieben.
  15. Ziehen Sie die Verschraubung wieder an.


Montage-Anleitung für Schuhtrockner mit Zentralheizungsbetrieb

  1. Bestimmen Sie den Platz an dem der Schuhtrockner montiert werden soll.
  2. Packen Sie den Schuhtrockner und die Befestigungsleiste aus.
  3. Messen Sie die Höhe des Schuhtrockners + 15 cm = benötigtes Maß für Oberkante Befestigungsleiste.
  4. Messen Sie obengenanntes Maß an der Wand und platzieren Sie die Befestigungsleiste mittig Schuhtrockner.
  5. Markieren Sie die Bohrlöcher mit Hilfe der Befestigungsleiste (mit Wasserwage waagrecht ausrichten).
  6. Bohren Sie die Löcher bei den Markierungen.
  7. Setzen Sie die Dübel in die Löcher und schrauben Sie die Befestigungsleiste mit den Schrauben an die Wand.
  8. Hängen Sie den Schuhtrockner oben an der Befestigungsleiste ein und richten Sie ihn waagrecht und senkrecht aus.
  9. Fixieren Sie den Schuhtrockner unten bei den dafür vorgesehenen Laschen mittels den mitgelieferten Dübel und Schrauben.
  10. Schließen Sie den Heizungsvorlauf mit einem handelsüblichen Heizkörperventil bei dem äußerst rechten, der drei unten stehenden Anschlüsse an.
  11. Schließen Sie den mittleren der drei Anschlüsse (= Heizungsrücklauf) ebenfalls an das Heizsystem an.
  12. Der linke Anschluss ist mit einem Entleerungshahn zum Spülen versehen.
  13. Vor Inbetriebnahme den Schuhtrockner UNBEDINGT SPÜLEN um die in den Bügeln befindliche Luft heraus zu spülen (sonst funktioniert der Schuhtrockner nicht).
  14. BEIM SPÜLEN die Rücklaufverschraubung schließen und den Entleerungshahn solange öffnen, bis das Wasser über den Vorlauf ohne Luftblasen, bei der Entleerung ruhig ausfließt.
  15. Den Heizungsdruck auf normal befüllen, die Rücklaufverschraubung öffnen, so das der Schuhtrockner normal zirkulieren kann.
  16. Das Heizkörperventil kann wahlweise mit einem elektrischen oder thermischen Kopf versehen werden (Ventile, Ventilköpfe usw. sind im Lieferumfang nicht enthalten)
  17. Um die Schuhe oder Kleidungsstücke sanft zu trocknen soll die Vorlauftemperatur 45 - 50 Grad C° betragen, höhere Vorlauftemperaturen können für das Innenleben der Schuhe oder Kleidungsstücke schädlich sein.

Wichtiger Hinweis: Die Montage soll durch ein konzessioniertes Fachunternehmen erfolgen.

Montagevideo

Skischuhtrockner „Pius“ mit Echtholz

1.786,80 2.968,80

Mit Echtholz ist unser Skischuhtrockner in Nuss, Eiche Gekalkt oder Eiche Naur erhältlich.
